一、为什么你的摄像头画面总是花？
在量产车的调试历程中 ，工程师们经常遇到这样的“玄学问题”：
? 图像无意泛起花屏、延迟；? 整车 EMC 测试不过关；? 摄像头通道增添后 ，相互滋扰更显着。
第一反应通常是：是不是摄像头模组坏了？是不是 SoC 算力不敷？是不是线材屏障缺乏？
但真相经常让人意外：问题就卡在一个小小的 PoC 电感上。
二、PoC 应用：为什么车载摄像头离不开它？
1. PoC 的基来源理
PoC（Power over Coax）就是通过一根同轴电缆同时传输高速信号和直流电源。在车载 SerDes 架构中 ，Serializer（串行器）和 Deserializer（解串器）通过同轴电缆毗连：

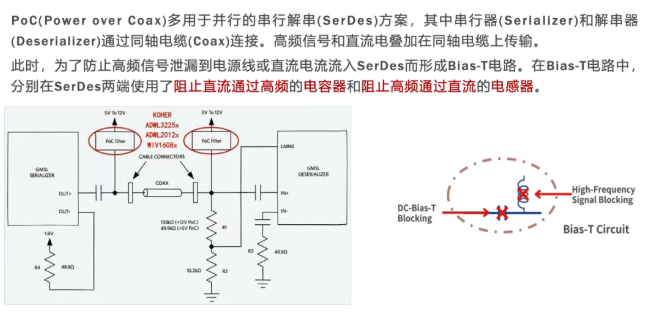

? 高频信号叠加在电源线上传输； ? Bias-T 电路举行疏散： ? 电容器阻止直流进入高速链路； ? 电感器阻止高频走漏到电源轨【图1】。
这一设计大幅镌汰了线束数目 ，降低 EMI 危害 ，简化了布线本钱。
2. 为什么车载摄像头必需 PoC？
由于摄像头数目越来越多：
? 前视×2 ，侧视×4 ，环视×4 ，后视×1 ，双目模组×1； ? 单车 10+ 路摄像头成为常态。
若是每路摄像头都布两根线（信号+电源） ，整车线束重量和本钱都会暴涨。PoC 手艺 ，正是应对这一趋势的“必选项”。

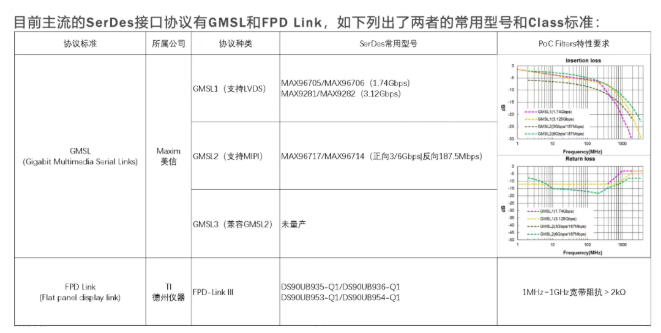

三、协议配景：GMSL 与 FPD-Link ，对 PoC 提出了怎样的要求？
1. GMSL 协议（Maxim）
? GMSL1：MAX96705/96706 ，速率 1.74Gbps； ? GMSL2：MAX96717/96714 ，支持 3/6Gbps（下行187.5Mbps）； ? GMSL3：兼容 GMSL2 ，速率更高。
2. FPD-Link（TI 德州仪器）
? FPD-Link III：DS90UB935-Q1 / DS90UB936-Q1 ，速率 3Gbps+。
3. 对 PoC 的指标要求
从插入消耗和回波消耗曲线可以看到：
? GMSL2 要求 2MHZ–3.5GHz 带宽内低插入消耗； ? 回波消耗需坚持优异 ，包管信号完整性； ? FPD-Link III 要求 1MHz–1GHz 宽带阻抗 >2kΩ。
这意味着：PoC 滤波器不但要能隔直流 ，还必需笼罩超宽频带 ，且包管阻抗一连性。

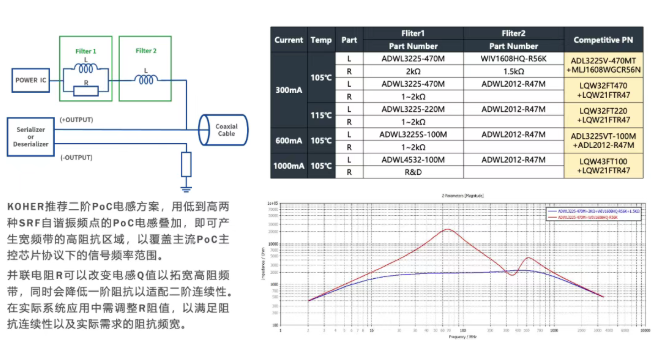

四、KOHER PoC 计划：二阶电感串联 + 可调电阻
KOHER 针对车载摄像头提出了一套成熟计划：
1. 二阶电感串联 ，构建宽频阻抗区
? 通过两颗差别 SRF（自谐振频率）的电感叠加 ，形成宽带高阻抗； ? 笼罩主流 GMSL/FPD-Link 协议下的频率规模（1GHz–6GHz）。
2. 并联电阻 R ，调理 Q 值与一连性
? 电阻规模：1~2kΩ； ? 作用：拓宽高阻带宽 ，降低局部反射 ，增强系统阻抗一连性。
3. 多电流规格 ，知足差别场景
? 300mA（105℃/115℃）：适合单路摄像头； ? 600mA（105℃）：适合多路环视系统； ? 1000mA（105℃）：支持一体化摄像头模组；
所有知足车规高温要求 ，适配差别功耗需求。
